တက်ဘလက် တောင့်တင်းသော ကွေးညွှတ်သော PCB သည် စွမ်းဆောင်ရည်နှင့် ယုံကြည်စိတ်ချရမှုကို မည်သို့ မြှင့်တင်သနည်း။

ဆောင်းပါးအကျဉ်းချုပ်

တက်ဘလက်တောင့်တင်းသော-ပျော့ပြောင်း PCBsကျစ်လစ်ပြီး စွမ်းဆောင်ရည်မြင့် အီလက်ထရွန်နစ် စက်ပစ္စည်းများအတွက် ကြီးထွားလာသော လိုအပ်ချက်ကို ဖြည့်ဆည်းရန်အတွက် တောင့်တင်းပြီး လိုက်လျောညီထွေရှိသော ဆားကစ်များ၏ အကျိုးကျေးဇူးများကို ပေါင်းစပ်ထားသည်။ ဤဆောင်းပါးသည် တက်ဘလက်တောင့်တင်းသော-ပျော့ပြောင်း PCBs များ၏ ဒီဇိုင်း၊ အားသာချက်များ၊ အသုံးချပရိုဂရမ်များနှင့် ရွေးချယ်မှုစံနှုန်းများကို ရှင်းပြထားသည်။ ၎င်းသည် အင်ဂျင်နီယာများ၊ ဒီဇိုင်နာများနှင့် ထုတ်လုပ်သူများ၏ စွမ်းဆောင်ရည်ကို အကောင်းဆုံးဖြစ်အောင်၊ ယုံကြည်စိတ်ချရမှု ရှိစေရန်နှင့် ထုတ်လုပ်မှုဆိုင်ရာ စိန်ခေါ်မှုများကို လျှော့ချရန် ကူညီပေးရန်အတွက် လက်တွေ့ကျသော ထိုးထွင်းအမြင်များကို ပံ့ပိုးပေးပါသည်။ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ၊ အသုံးပြုမှုဆိုင်ရာ အကြံပြုချက်များနှင့် မကြာခဏမေးလေ့ရှိသော မေးခွန်းများကို အသေးစိတ် ပိုင်းခြားထားသည်။

မာတိကာ

• 1. တက်ဘလက် တောင့်တင်းသော-ပျော့ပြောင်း PCB ဆိုတာ ဘာလဲ ။
• 2. တက်ဘလက်တောင့်တင်းသော-ပျော့ပြောင်း PCB သည် မည်သို့အလုပ်လုပ်သနည်း။
• 3. တက်ဘလက် တောင့်တင်းသည့် PCB များသည် အဘယ်ကြောင့် အရေးကြီးသနည်း။
• 4. အဓိကအင်္ဂါရပ်များနှင့် နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
• 5. ခေတ်မီစက်ပစ္စည်းများတွင် အသုံးချမှုများ
• 6. မှန်ကန်သောတက်ဘလက် Rigid-flex PCB ကိုရွေးချယ်နည်း
• 7. ဒီဇိုင်းနှင့် စည်းဝေးပွဲ ထည့်သွင်းစဉ်းစားမှုများ
• 8. အမေးများသောမေးခွန်းများ
• 9. နိဂုံး

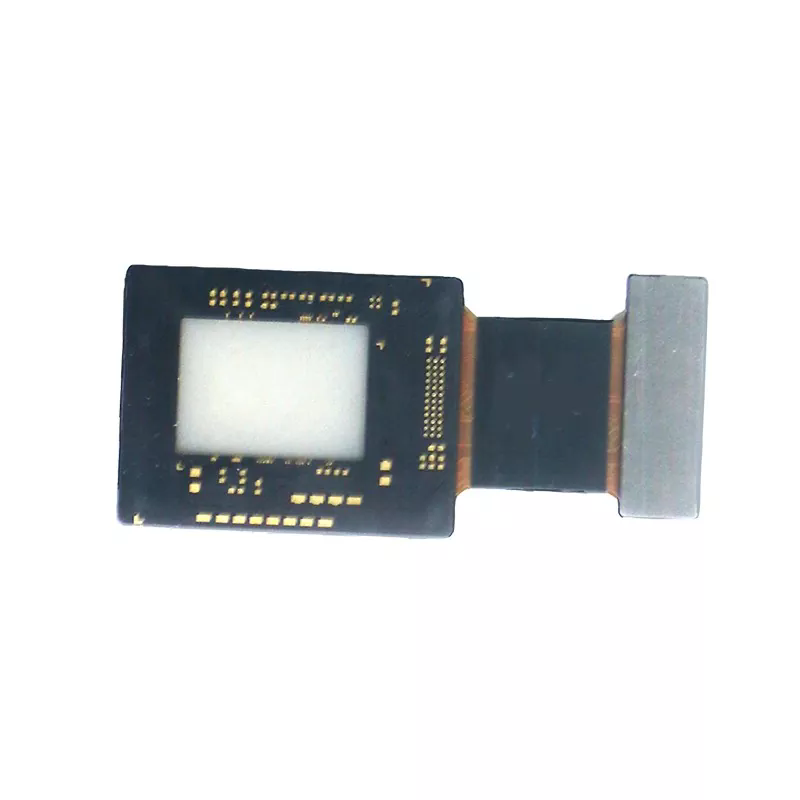

1. တက်ဘလက် တောင့်တင်းသော-ပျော့ပြောင်း PCB ဆိုတာ ဘာလဲ ။

တက်ဘလက် rigid-flex PCB သည် ယူနစ်တစ်ခုတည်းတွင် တောင့်တင်းသောဘုတ်များနှင့် ပြောင်းလွယ်ပြင်လွယ်ရှိသော ဆားကစ်များကို ပေါင်းစပ်ထားသည့် ပေါင်းစပ်ပုံနှိပ်ဆားကစ်ဘုတ်တစ်ခုဖြစ်သည်။ ဤဒီဇိုင်းသည် လိုအပ်သောနေရာတွင် စက်ပိုင်းဆိုင်ရာ ပျော့ပြောင်းမှုကို ထိန်းသိမ်းထားစဉ် သိပ်သည်းဆမြင့်မားသော ချိတ်ဆက်မှုများကို ပြုလုပ်နိုင်စေပါသည်။ တောင့်တင်းသောအပိုင်းများသည် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ပံ့ပိုးမှုနှင့် တပ်ဆင်မျက်နှာပြင်များကို ပံ့ပိုးပေးသော်လည်း ကွေးညွှတ်နိုင်သောအပိုင်းများသည် ရှုပ်ထွေးသောခေါက်ခြင်းနှင့် ရွေ့လျားလှုပ်ရှားနိုင်မှုကို ပံ့ပိုးပေးပါသည်။

တောင့်တင်းပြီး လိုက်လျောညီထွေရှိသော ဧရိယာများကို ပေါင်းစပ်ထားသောကြောင့် နေရာပိုကောင်းအောင်နှင့် တာရှည်ခံမှုမှာ အရေးပါသည့် တက်ဘလက်များ၊ စမတ်ဖုန်းများ၊ ဆေးဘက်ဆိုင်ရာတူရိယာများနှင့် ဝတ်ဆင်နိုင်သော ကိရိယာများကဲ့သို့သော ကျစ်ကျစ်လျစ်လျစ်သောကိရိယာများအတွက် အထူးသင့်လျော်စေသည်။

2. တက်ဘလက်တောင့်တင်းသော-ပျော့ပြောင်း PCB သည် မည်သို့အလုပ်လုပ်သနည်း။

ပျော့ပျောင်းသော အပြန်အလှန်ချိတ်ဆက်မှုများမှတဆင့် တင်းကျပ်သော ဆားကစ်အပိုင်းများကို ချိတ်ဆက်ခြင်းဖြင့် Rigid-flex PCB များ လုပ်ဆောင်သည်။ တင်းကျပ်ပြီး လိုက်လျောညီထွေရှိသော အလွှာနှစ်ခုရှိ ကြေးနီခြေရာများသည် အချက်ပြများနှင့် ပါဝါများကို သယ်ဆောင်ပေးကာ ကော်နှင့် polyimide အလွှာများသည် လျှပ်ကာနှင့် စက်ပိုင်းဆိုင်ရာ အကာအကွယ်များကို ပေးစွမ်းသည်။ အဓိက လုပ်ဆောင်မှုဆိုင်ရာ အခြေခံမူများ ပါဝင်သည်-

• ထိန်းချုပ်ထားသော impedance ခြေရာများဖြင့် ထိန်းသိမ်းထားသော အချက်ပြခိုင်မာမှု
• Flexible area များသည် circuit continuity ကို မထိခိုက်စေဘဲ ကွေးနိုင်စေပါသည်။
• တောင့်တင်းပြီး လိုက်လျောညီထွေရှိသော အလွှာများကို ပေါင်းစပ်ထားသော ကျစ်လစ်သောဒီဇိုင်းကို သေချာစေသည်။
• ပစ္စည်းရွေးချယ်ခြင်းနှင့် အပြင်အဆင်အားဖြင့် အပူစီမံခန့်ခွဲမှု

အဆင့်မြင့် ဒီဇိုင်းများသည် အလွှာပေါင်းများစွာ တည်ဆောက်မှုများနှင့် မြှုပ်သွင်းထားသော အစိတ်အပိုင်းများကို ပေါင်းစပ်နိုင်ပြီး တက်ဘလက်အပလီကေးရှင်းများအတွက် စွမ်းဆောင်ရည်ကို ပိုမိုမြှင့်တင်ပေးနိုင်ပါသည်။

3. တက်ဘလက် တောင့်တင်းသည့် PCB များသည် အဘယ်ကြောင့် အရေးကြီးသနည်း။

တက်ဘလက်တောင့်တင်းသော-ပျော့ပြောင်း PCB များသည် ခေတ်မီအီလက်ထရွန်နစ်ပစ္စည်းများ၏ နည်းပညာပိုင်းဆိုင်ရာနှင့် လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ တောင်းဆိုချက်များကို ဖြည့်ဆည်းပေးရန်အတွက် အရေးကြီးပါသည်။ အဓိက အကျိုးကျေးဇူးများမှာ-

• အာကာသ ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ခြင်း-ချိတ်ဆက်မှုကို ထိန်းသိမ်းထားစဉ် စက်ပစ္စည်းအရွယ်အစားကို လျှော့ချပါ။
• ပိုမိုကောင်းမွန်သော ယုံကြည်စိတ်ချရမှု-ဒိုင်းနမစ်ဧရိယာများတွင် ဂဟေတွဲကျရှုံးမှုများကို လျှော့ချပါ။
• ပေါ့ပါးသောဒီဇိုင်းခရီးဆောင်အီလက်ထရွန်းနစ်များအတွက်စံပြ
• High-density ပေါင်းစပ်မှု-ကျစ်လစ်သိပ်သည်းသော အပြင်အဆင်တွင် ရှုပ်ထွေးသော circuitry ကို ပံ့ပိုးပါ။
• ကြာရှည်ခံမှု-ထပ်ခါတလဲလဲ ကွေးညွှတ်ခြင်းနှင့် စက်ပိုင်းဆိုင်ရာ ဖိစီးမှုကို ခံနိုင်ရည်ရှိသည်။

တက်ဘလက်ထုတ်လုပ်သူများအတွက်၊ ဤအင်္ဂါရပ်များသည် ပိုမိုကောင်းမွန်သော စက်စွမ်းဆောင်ရည်၊ ထုတ်ကုန်သက်တမ်းတိုးခြင်းနှင့် ပိုမိုကောင်းမွန်သော အသုံးပြုသူအတွေ့အကြုံများအဖြစ် တိုက်ရိုက်ဘာသာပြန်ပါသည်။

4. အဓိကအင်္ဂါရပ်များနှင့် နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

Honflex သည် တိကျသောသတ်မှတ်ချက်များ၊ မြင့်မားသောကြာရှည်ခံမှုနှင့် လိုအပ်သောတက်ဘလက်ဒီဇိုင်းများတွင် ချောမွေ့စွာပေါင်းစပ်မှုအတွက် တီထွင်ထားသော တက်ဘလက်တောင့်တင်းသော-ပျော့ပြောင်း PCB များကို ပံ့ပိုးပေးပါသည်။

5. ခေတ်မီစက်ပစ္စည်းများတွင် အသုံးချမှုများ

တက်ဘလက် တောင့်တင်းသော-ပျော့ပျောင်း PCB များကို အပါအဝင် နည်းပညာမြင့် အပလီကေးရှင်းများစွာတွင် အသုံးပြုသည်-

• တက်ဘလက်များနှင့် စမတ်ဖုန်းများ
• ဝတ်ဆင်နိုင်သော လျှပ်စစ်ပစ္စည်းများ
• ဆေးဘက်ဆိုင်ရာရောဂါရှာဖွေရေးကိရိယာ
• အိတ်ဆောင်စက်မှုလုပ်ငန်းသုံးပစ္စည်းများ
• ခေါက်ခြင်း သို့မဟုတ် ကျစ်လစ်သော ဒီဇိုင်းများဖြင့် လူသုံးလျှပ်စစ်ပစ္စည်းများ

၎င်းတို့၏ ပျော့ပြောင်းမှုနှင့် တောင့်တင်းမှုကို ပေါင်းစပ်နိုင်မှုသည် ဒီဇိုင်နာများအား ပိုမိုပါးလွှာ၊ ပေါ့ပါးပြီး ပိုမိုစိတ်ချရသော စက်ပစ္စည်းများကို ဖန်တီးနိုင်စေပါသည်။

6. မှန်ကန်သောတက်ဘလက် Rigid-flex PCB ကိုရွေးချယ်နည်း

သင့်လျော်သော တင်းကျပ်-ပျော့ပြောင်း PCB ကို ရွေးချယ်ရာတွင် စံနှုန်းများစွာကို အကဲဖြတ်ခြင်း ပါဝင်သည်။

• စက်အရွယ်အစားနှင့် အပြင်အဆင်-PCB သည် ရနိုင်သောနေရာနှင့် ကိုက်ညီကြောင်း သေချာပါစေ။
• အလွှာလိုအပ်ချက်များ-အချက်ပြသိပ်သည်းမှုနှင့် လမ်းကြောင်းလိုအပ်ချက်များကို ဆုံးဖြတ်ပါ။
• ပြောင်းလွယ်ပြင်လွယ်-ကွေးညွှတ်ရန် လိုအပ်သည့်နေရာများကို ခွဲခြားသတ်မှတ်ပါ။
• အပူပိုင်းစီမံခန့်ခွဲမှု-အပူကို စွန့်ထုတ်ခြင်းဆိုင်ရာ လိုအပ်ချက်များကို ထည့်သွင်းစဉ်းစားပါ။
• ပစ္စည်းအရည်အသွေး-တာရှည်ခံရန်အတွက် အဆင့်မြင့် polyimide နှင့် copper ကိုသုံးပါ။
• ပေးသွင်းသူ ယုံကြည်စိတ်ချရမှု-Honflex ကဲ့သို့ အတွေ့အကြုံရှိသော ထုတ်လုပ်သူများကို ရွေးချယ်ပါ။

7. ဒီဇိုင်းနှင့် စည်းဝေးပွဲ ထည့်သွင်းစဉ်းစားမှုများ

တက်ဘလက်တောင့်တင်းသော-ပျော့ပျောင်းသော PCB များကို ဒီဇိုင်းဆွဲပြီး တပ်ဆင်သည့်အခါ၊ အောက်ပါအချက်များသည် ယုံကြည်စိတ်ချရမှုနှင့် ထုတ်လုပ်နိုင်စွမ်းကို တိုးတက်ကောင်းမွန်စေသည်-

• ဂဟေအဆစ်များတွင် ကွေးညွှတ်ခြင်းကို လျှော့ချပါ။
• ပံ့ပိုးမှုလိုအပ်သောနေရာများတွင် stiffeners ကိုအသုံးပြုပါ။
• flex အပိုင်းများရှိ ချွန်ထက်သော မျဉ်းကွေးများကို ရှောင်ရှားရန် လမ်းကြောင်းလမ်းကြောင်းကို စီစဉ်ပါ။
• ထပ်ခါတလဲလဲ flex cycles အောက်တွင် လျှပ်စစ်စွမ်းဆောင်ရည်ကို စမ်းသပ်ပါ။
• သင့်လျော်သော lamination နှင့် layer adhesion သေချာပါစေ။

ဤအသေးစိတ်အချက်အလက်များကို အာရုံစိုက်ခြင်းသည် တက်ဘလက်စက်ပစ္စည်းများအတွက် ရေရှည်ခံနိုင်ရည်ရှိပြီး အကောင်းဆုံးစွမ်းဆောင်ရည်ကို သေချာစေသည်။

8. အမေးများသောမေးခွန်းများ

Q1- သမားရိုးကျ တင်းကျပ်သော ဘုတ်များထက် တင်းကျပ်-ပျော့ပြောင်း PCB များ၏ အဓိက အားသာချက်ကား အဘယ်နည်း။

Rigid-flex PCBs များသည် ပြောင်းလွယ်ပြင်လွယ်နှင့် ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ပံ့ပိုးမှုများကို ပေါင်းစပ်ထားသောကြောင့် ရှုပ်ထွေးသော စက်အပြင်အဆင်များကို ဖွင့်ပေးပြီး တပ်ဆင်မှုအမှားများကို လျှော့ချပေးသည်။

Q2- တောင့်တင်းသော-ပျော့ပြောင်း PCB များသည် ထပ်ခါတလဲလဲ ကွေးညွှတ်မှုကို ကိုင်တွယ်နိုင်ပါသလား။

မှန်ပါသည်၊ သင့်လျော်သော ကွေးညွှတ်အချင်းဝက်နှင့် အရည်အသွေးမြင့် polyimide ဖြင့် စနစ်တကျ ဒီဇိုင်းဆွဲထားပါက၊ ၎င်းတို့သည် ထပ်ခါတလဲလဲ ဆွဲငင်ခြင်းကို ခံနိုင်ရည်မရှိပေ။

Q3- rigid-flex PCB များသည် standard PCBs များထက် ပိုစျေးကြီးပါသလား။

ပုံမှန်အားဖြင့်၊ ရှုပ်ထွေးသောကုန်ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များကြောင့် ဟုတ်သော်လည်း တပ်ဆင်မှုအဆင့်များ လျှော့ချခြင်းနှင့် ယုံကြည်စိတ်ချရမှု တိုးလာခြင်းသည် ကုန်ကျစရိတ်ကို မျှတစေသည်။

Q4- တက်ဘလက်တောင့်တင်းသော-ပျော့ပြောင်း PCBs များမှ မည်သည့်စက်မှုလုပ်ငန်းမှ အကျိုးကျေးဇူးအများဆုံးရရှိသနည်း။

လူသုံးအီလက်ထရွန်နစ်ပစ္စည်း၊ ဆေးဘက်ဆိုင်ရာကိရိယာများ၊ ဝတ်ဆင်နိုင်သောနည်းပညာနှင့် သယ်ဆောင်ရလွယ်ကူသော စက်မှုလုပ်ငန်းသုံးပစ္စည်းများသည် ၎င်းတို့၏ ကျစ်လျစ်ပြီး ယုံကြည်စိတ်ချရသော ဒီဇိုင်းမှ သိသိသာသာ အကျိုးကျေးဇူးရရှိစေသည်။

9. နိဂုံး

တက်ဘလက်တောင့်တင်းသော-ပျော့ပြောင်း PCB များသည် ခေတ်မီအီလက်ထရွန်နစ်စက်ပစ္စည်းများအတွက် အရေးပါသောအစိတ်အပိုင်းတစ်ခုဖြစ်ပြီး လိုက်လျောညီထွေမရှိသော ပြောင်းလွယ်ပြင်လွယ်၊ ကျစ်လစ်သောဒီဇိုင်းနှင့် ယုံကြည်စိတ်ချရမှုမြင့်မားသည်။ တက်ဘလက်စွမ်းဆောင်ရည်ကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ရန်နှင့် ရေရှည်ခံနိုင်ရည်ရှိစေရန် တောင့်တင်းသော Flex နည်းပညာကို အသုံးပြုခြင်းမှ အကျိုးကျေးဇူးများစွာရရှိစေမည့် ထုတ်လုပ်သူများ။

Honflexတိကျသော အင်ဂျင်နီယာ၊ အရည်အသွေးမြင့် ပစ္စည်းများနှင့် ခိုင်မာသော ပံ့ပိုးမှုတို့ဖြင့် ပရီမီယံ တက်ဘလက်အား တောင့်တင်းသော PCB ဖြေရှင်းချက်များအား ပေးအပ်သည်။ ကျွန်ုပ်တို့၏ကျွမ်းကျင်မှုကို အသုံးချခြင်းဖြင့် သင့်စက်ပစ္စည်း၏စွမ်းဆောင်ရည်ကို မြှင့်တင်ပြီး ထုတ်လုပ်မှုကို ချောမွေ့စေသည်။
