FPC Flash Plating လုပ်ငန်းစဉ်ကို ပြီးပြည့်စုံသော ခွဲခြမ်းစိတ်ဖြာခြင်း။

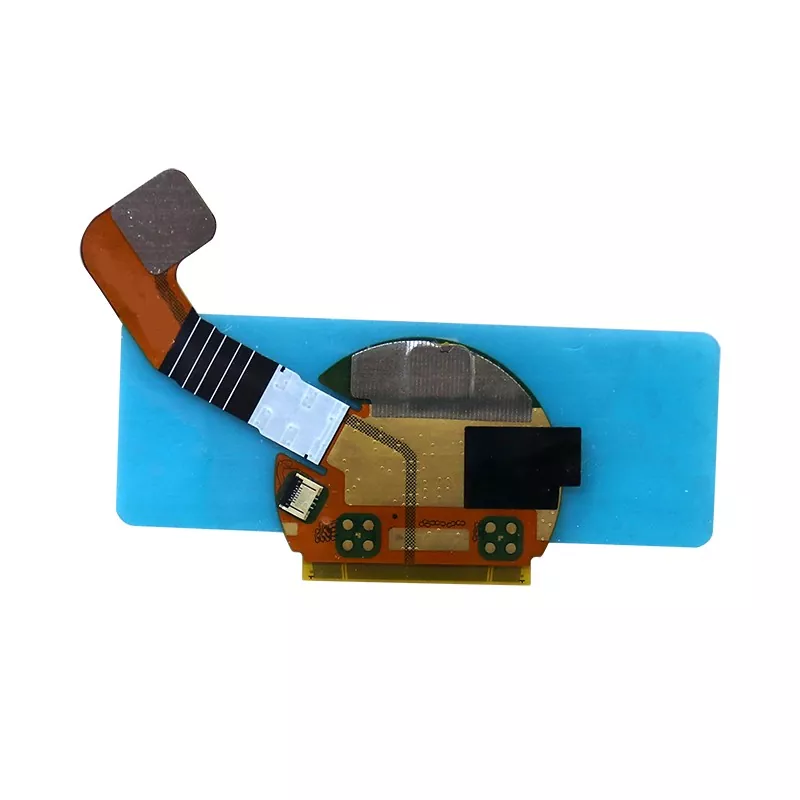

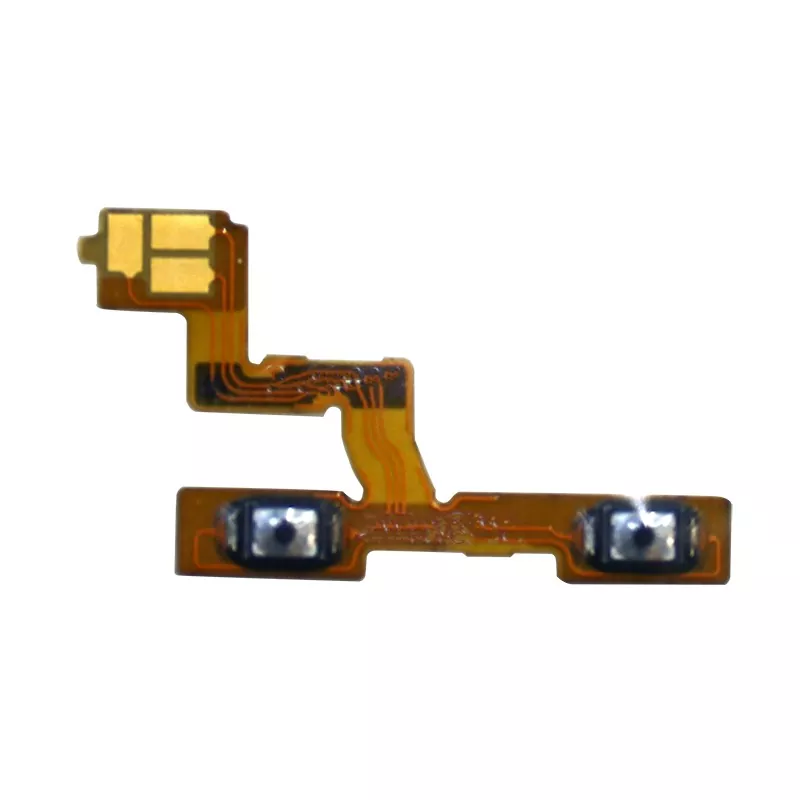

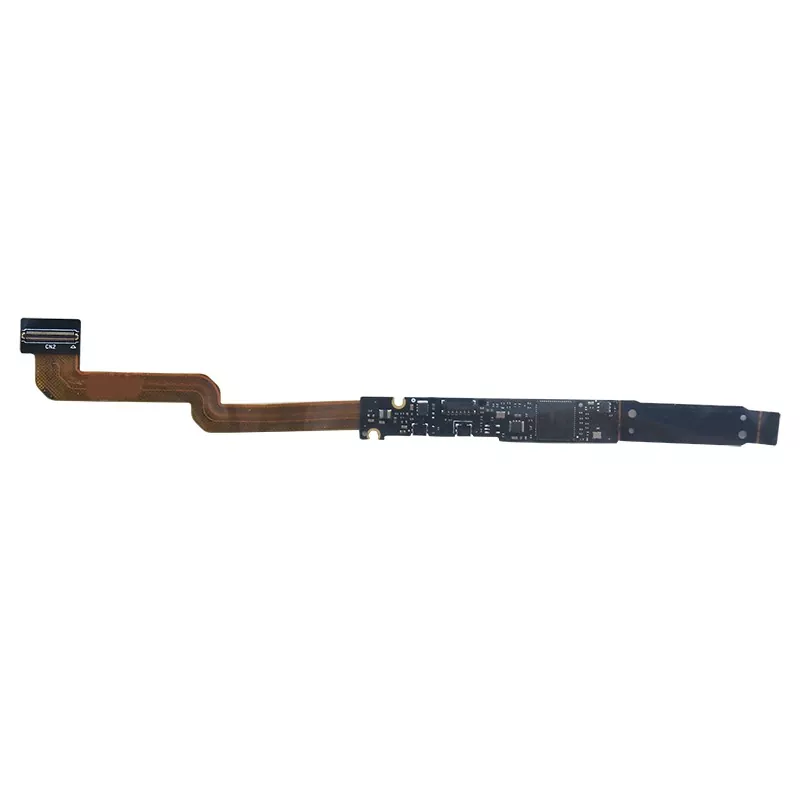

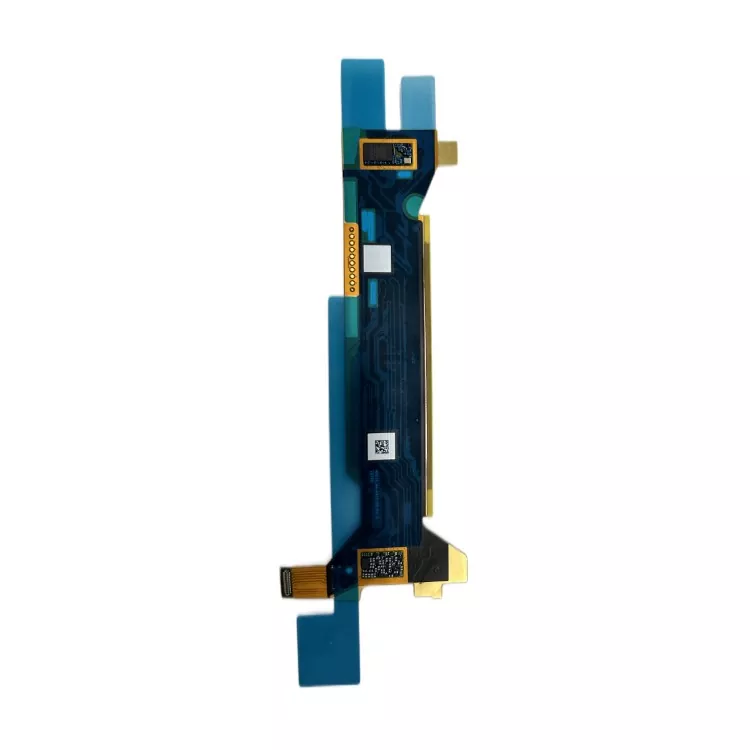

Flexible printed circuit boards (FPCs) များသည် ခေတ်မီအီလက်ထရွန်နစ်ပစ္စည်းများ၏ မရှိမဖြစ်လိုအပ်သော အစိတ်အပိုင်းတစ်ခုဖြစ်ပြီး၊ ခေါက်နိုင်သောစမတ်ဖုန်းစခရင်များမှသည် ဆေးဘက်ဆိုင်ရာကိရိယာများတွင် တိကျသောစစ်ဆေးမှုများအထိ နေရာအနှံ့တွင်ရှိသည်။ Flash plating သည် FPCs များတွင် မြင့်မားသောစွမ်းဆောင်ရည်နှင့် မြင့်မားသောယုံကြည်စိတ်ချရမှုကို ပေးနိုင်သော အဓိကထုတ်လုပ်မှုလုပ်ငန်းစဉ်တစ်ခုဖြစ်သည်။

လုပ်ငန်းစဉ် ခြုံငုံသုံးသပ်ချက်- တူးဖော်ခြင်းမှ ကြေးနီဖြင့် ပြုလုပ်ခြင်းအထိ ပြီးပြည့်စုံသော ခရီး

FPC ထုတ်လုပ်မှုတွင် flash plating လုပ်ငန်းစဉ်သည် တိကျသော လုပ်ဆောင်ချက်များဖြစ်သည်။ လုပ်ငန်းစဉ်တစ်ခုလုံးအား တူးဖော်ခြင်းဖြင့် စတင်ကာ လိုက်လျောညီထွေရှိသော အလွှာပေါ်တွင် ဆားကစ်ချိတ်ဆက်မှုများအတွက် လမ်းကြောင်းများကို ဖန်တီးပေးသည်။ နောက်ဆက်တွဲအနေဖြင့် ကြေးနီအလွှာကို အပေါက်နံရံများပေါ်တွင် ဓာတုဗေဒနည်းဖြင့် အပ်နှံထားသည့် ကြေးနီအလွှာကို နောက်ဆက်တွဲလျှပ်စစ်ပလပ်ခြင်းအတွက် လျှပ်ကူးနိုင်သောအခြေခံအုတ်မြစ်ကို တည်ထောင်သည်။

flash plating လုပ်ငန်းစဉ်၏ အဓိကအချက်မှာ "flash" ဟူသော စကားလုံးဖြင့် တည်ရှိပြီး အရေးကြီးသော ပလပ်စတစ်အလွှာကို 3 မိနစ်အတွင်း အပြီးသတ်ရန် လိုအပ်ပါသည်။ ဤပါးလွှာပြီး တူညီသောကြေးနီအလွှာသည် နောက်ဆက်တွဲလုပ်ဆောင်မှုအတွက် အခြေခံအုတ်မြစ်ဖြစ်သည်။ ထို့နောက် ဆားကစ်ပုံစံဖွဲ့စည်းမှုအတွက် ပြင်ဆင်ရန်အတွက် ဘုတ်မျက်နှာပြင်ကို photosensitive ဖလင်ဖြင့် ဖုံးအုပ်ထားကာ ခြောက်သွေ့သောဖလင်ပြားခင်းခြင်းအဆင့်ကို စတင်သည်။

ထိတွေ့မှုနှင့် ဖွံ့ဖြိုးတိုးတက်မှု အဆင့်များသည် circuit ၏ တိကျသော ပုံသဏ္ဍာန်ကို ဆုံးဖြတ်သည်။ အလင်းနှင့် ဓါတုဗေဒ ကုသမှုအားဖြင့် မလိုလားအပ်သော ခြောက်သွေ့သော ဖလင်များကို ဖယ်ရှားပြီး ကြေးနီဖြင့် ဆင့်ပွားမှု လိုအပ်သည့် နေရာများကို ဖော်ထုတ်ပေးသည်။ နောက်ဆုံးဆင့်ပွားကြေးနီအပြားပြားသည် ဆားကစ်အား လိုအပ်သောလုပ်ငန်းဆောင်တာအထူအထိ ထူစေပြီး တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသော လက်ရှိဂီယာကိုရရှိစေပါသည်။

ခြေလှမ်းတိုင်းသည် စေ့စေ့စပ်စပ် ကကွက်နှင့်တူသည်။ အနည်းငယ်သွေဖည်ခြင်းသည်ပင် ဆားကစ်ဘုတ်တစ်ခုလုံးတွင် လုပ်ဆောင်မှုဆိုင်ရာ ချို့ယွင်းချက်များကို ဖြစ်စေနိုင်သည်။ တိကျမှုအတွက် ဤလိုအပ်ချက်ကြောင့် FPC ထုတ်လုပ်မှုကို "အီလက်ထရွန်နစ်လုပ်ငန်း၏ တိကျမှုအနုပညာ" ဟု လူသိများသည်။

အဓိကနည်းပညာ- ကွေးညွှတ်သောနေရာများကို အထူးကုသပေးခြင်း

FPC ထုတ်လုပ်မှုတွင်၊ ကွေးညွှတ်သည့်နေရာများကို ကိုင်တွယ်ခြင်းသည် စိန်ခေါ်မှုအရှိဆုံး ကဏ္ဍများထဲမှတစ်ခုဖြစ်သည်။ ထပ်ခါတလဲလဲ ကွေးနေစဉ်အတွင်း ဆားကစ်ဘုတ်၏ ယုံကြည်စိတ်ချရမှုကို သေချာစေရန်၊ ကွေးနေသောနေရာများတွင် ကြေးနီဖြင့်ပြုလုပ်ခြင်းကို ခွင့်မပြုပါ။ ၎င်းသည် FPC နှင့် တင်းကျပ်သော PCB ထုတ်လုပ်မှုကြားတွင် အခြေခံကွာခြားချက်တစ်ခုဖြစ်သည်။

ကွေးညွတ်ဧရိယာသည် FPC ၏ "အဆစ်" ဖြစ်သည်။ အကယ်၍ ဤဧရိယာကို ကြေးနီဖြင့် သုတ်ထားပါက၊ ကြေးနီသတ္တုပြားအထူ တိုးလာပါက ပစ္စည်း၏ ပြောင်းလွယ်ပြင်လွယ်ကို လျှော့ချနိုင်မည်ဖြစ်သည်။ အချိန်ကြာလာသည်နှင့်အမျှ၊ ထပ်ခါတလဲလဲ ကွေးညွှတ်ခြင်းသည် ကြေးနီအလွှာ၏ အက်ကွဲခြင်းကို ဖြစ်စေပြီး ထုတ်ကုန်၏ သက်တမ်းကို ပြင်းထန်စွာ ထိခိုက်စေပါသည်။

အမှန်တကယ် ထုတ်လုပ်မှုတွင်၊ မွမ်းမံထားသော ကွေးညွှတ်သည့်နေရာများသည် သန့်စင်သောကော်ဖွင့်များထက် အနည်းငယ်ပိုကြီးပါသည်။ ၎င်းသည် ကြေးနီဖြင့်ပြုလုပ်ထားသော အရည်ပြားများကို ကွေးညွှတ်သည့်နေရာများအတွင်းသို့ ထိုးဖောက်ဝင်ရောက်ခြင်းမှ ကာကွယ်ရန်ဖြစ်သည်။ ဤ "reserved space" ဒီဇိုင်းသည် ကွေးဧရိယာ၏ ပြောင်းလွယ်ပြင်လွယ်ကို အမြင့်ဆုံးကာကွယ်ပေးချိန်တွင် ဆားကစ်လုပ်ဆောင်နိုင်စွမ်းကို ထိခိုက်ခြင်းမရှိကြောင်း သေချာစေသည်။

အရိုးအဆစ်များကို ကုသရာတွင်လည်း အလားတူ အရေးကြီးပါသည်။ ထုတ်လုပ်ခြင်းဆိုင်ရာ သတ်မှတ်ချက်များသည် အဆစ်များကို delamination ဧရိယာများတွင် မထားရှိရန်နှင့် လှိုင်းတွန့်ဒီဇိုင်းကို အသုံးပြုထားရန် အထူးတလည် လိုအပ်ပါသည်။ ဤဒီဇိုင်းသည် စိတ်ဖိစီးမှုကို ထိရောက်စွာ ချေဖျက်ပေးနိုင်ပြီး စိတ်ဖိစီးမှု အာရုံစူးစိုက်မှုကြောင့် ဖြစ်ပေါ်လာသော အဆစ်များ ကွဲအက်ခြင်းကို ကာကွယ်ပေးပါသည်။

နေ့စဉ် အကွေးအကောက်ပေါင်း ဒါဇင်ပေါင်းများစွာ၊ ရာနှင့်ချီသော ခေါက်နိုင်သော စမတ်ဖုန်းတစ်လုံးကို မြင်ယောင်ကြည့်ပါ။ ရေရှည်အသုံးပြုနေစဉ် FPC ချို့ယွင်းမှုကြောင့် စက်ပစ္စည်းသည် ပျက်ကွက်မည်မဟုတ်ကြောင်း သေချာစေမည့် ဤလုပ်ငန်းစဉ်အသေးစိတ်အချက်အလက်များကို ပြီးပြည့်စုံသောလုပ်ဆောင်မှုတစ်ခုဖြစ်သည်။

တိကျသော ထိန်းချုပ်မှု- အချိန်နှင့် ဧရိယာ လိုအပ်ချက် နှစ်ခု flash ပလပ်ခြင်း လုပ်ငန်းစဉ် အမည်ရှိ "ဖလက်ရှ်" ဟူသော စကားလုံးသည် ဤအဆင့်၏ မြန်နှုန်းလိုအပ်ချက်ကို ထင်ဟပ်စေသည်။ စက်မှုလုပ်ငန်းစံနှုန်းများသည် 3 မိနစ်အတွင်း လျှပ်တစ်ပြက်အဖြစ် ပြီးစီးရမည်ဟု ရှင်းလင်းစွာ ပြဋ္ဌာန်းထားသည်။ ၎င်းသည် မထင်သလိုအချိန်သတ်မှတ်ခြင်းမဟုတ်သော်လည်း ကျယ်ပြန့်သောစမ်းသပ်မှုနှင့် လက်တွေ့ထုတ်လုပ်မှုအတွေ့အကြုံမှရရှိသော အကောင်းဆုံးဖြေရှင်းချက်ဖြစ်သည်။

အချိန်တိုလွန်းပါက နောက်ဆက်တွဲလုပ်ငန်းစဉ်များအတွက် လုံလောက်သော လျှပ်ကူးနိုင်သောအခြေခံကို မပေးနိုင်ခြင်း၊ အချိန်ကြာလွန်းပါက ကြေးနီအလွှာများ မညီမညာဖြစ်စေနိုင်ပြီး အစေ့ကြမ်းများ နှင့် ကပ်ငြိမှု မလုံလောက်ခြင်းတို့ကို ဖြစ်စေပါသည်။ ၃ မိနစ်အချိန်ပြတင်းပေါက်သည် စွမ်းဆောင်ရည်နှင့် အရည်အသွေးတို့ကြား ပြီးပြည့်စုံသော ချိန်ခွင်လျှာကို ရရှိစေသည်။

အလယ်တန်း ကြေးနီအဖြစ်လည်းကောင်း ကွဲပြားသော အာရုံစူးစိုက်မှုရှိသည်။ ဤတွင်၊ ကြေးနီဖြင့်ပြုလုပ်သည့်ဧရိယာကို အတိအကျသတ်မှတ်ထားရမည်။ ရိုးရှင်းပုံရသော ဤလိုအပ်ချက်သည် ထုတ်ကုန်အရည်အသွေးထိန်းချုပ်မှု၊ ကုန်ကျစရိတ်စီမံခန့်ခွဲမှုနှင့် ခြေရာခံနိုင်မှုစသည့် ကဏ္ဍပေါင်းစုံနှင့် အမှန်တကယ်ဆက်စပ်နေသည်။

ကြေးနီပလပ်စတစ်ဧရိယာသည် နောက်ဆုံးထုတ်ကုန်၏ ခံနိုင်ရည်နှင့် လက်ရှိသယ်ဆောင်နိုင်သောစွမ်းရည်ကို တိုက်ရိုက်သက်ရောက်သည်။ ဧရိယာ၏တိကျသောထိန်းချုပ်မှုဆိုသည်မှာ high-end FPC များနှင့်သာမန်ထုတ်ကုန်များကြား အဓိကကွာခြားချက်တစ်ခုဖြစ်သည့် ဆားကစ်စွမ်းဆောင်ရည်ကို တိကျစွာထိန်းချုပ်ခြင်းဖြစ်သည်။

ကုန်ကျစရိတ်ရှုထောင့်မှကြည့်လျှင် ကြေးနီသည် FPC ထုတ်လုပ်မှုတွင် အဓိကကျသော ပစ္စည်းတစ်ခုဖြစ်သည်။ ကြေးနီအရောအနှောဧရိယာကို တိကျစွာထိန်းချုပ်နိုင်ပြီး အမြောက်အများထုတ်လုပ်မှုတွင် သိသိသာသာကုန်ကျစရိတ်သက်သာလာနိုင်သည့် မလိုအပ်သောပစ္စည်းစွန့်ပစ်ပစ္စည်းများကို ရှောင်ရှားနိုင်သည်။ ပို၍အရေးကြီးသည်မှာ၊ ဧရိယာဒေတာသည် အရည်အသွေးခြေရာခံခြင်းအတွက် အခြေခံတစ်ခုဖြစ်သည်။ ထုတ်ကုန်ပြဿနာတစ်ခုဖြစ်ပွားသည်နှင့်၊ ၎င်းအား သတ်သတ်မှတ်မှတ်လုပ်ငန်းစဉ်ဘောင်များသို့ လျင်မြန်စွာခြေရာခံနိုင်သည်။

အရည်အသွေး အာမခံချက်- အလွှာပေါင်းစုံ ထိန်းချုပ်မှု ချို့ယွင်းချက်များကို အာမခံပါသည်။

FPC များ၏ ယုံကြည်စိတ်ချရမှုသည် လုပ်ငန်းစဉ်ဒီဇိုင်း၏အသေးစိတ်တိုင်းနှင့် စတင်သည်။ ကွေးညွှတ်သောနေရာများနှင့် အဆစ်များကို အထူးကုသခြင်းအပြင်၊ လုပ်ငန်းစဉ်တစ်ခုလုံးတွင် အရည်အသွေးထိန်းချုပ်မှုအစီအမံအလွှာများစွာကို အကောင်အထည်ဖော်ပါသည်။

ဖလင်ပြားကို သုတ်ပြီးနောက် ခြောက်သွေ့သော ဖလင်ပြားခင်းသည့် အဆင့်တွင်၊ ဖလင်အထူ၏ တူညီမှုသည် ထိတွေ့မှုနှင့် ဖွံ့ဖြိုးတိုးတက်မှုဆိုင်ရာ အကျိုးသက်ရောက်မှုများကို တိုက်ရိုက် သက်ရောက်သည်။ ခေတ်မီထုတ်လုပ်ရေးလိုင်းများသည် အများအားဖြင့် ရုပ်ရှင်အထူကို အချိန်နှင့်တပြေးညီတိုင်းတာရန် အွန်လိုင်းစောင့်ကြည့်ရေးစနစ်များ တပ်ဆင်ထားပြီး လိုက်လျောညီထွေရှိစေရန် လုပ်ငန်းစဉ်ဘောင်များကို အလိုအလျောက်ချိန်ညှိပါသည်။

ထိတွေ့မှုအဆင့်၏တိကျမှုသည် circuit ပုံစံ၏ရှင်းလင်းမှုကိုဆုံးဖြတ်သည်။ အဆင့်မြင့် အလင်းဝင်သည့်စက်များသည် တိုက်ရိုက်လေဆာ ပုံရိပ်ဖော်နည်းပညာကို အသုံးပြုကာ 10 မိုက်ခရိုမီတာထက် သေးငယ်သော linewidths နှင့် အကွာအဝေးများကို ထုတ်လုပ်နိုင်စေပြီး ယနေ့ခေတ်သိပ်သည်းဆမြင့် FPC များ၏ ဒီဇိုင်းလိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

ဒုတိယကြေးနီအရောအနှောအဆင့်တွင် အရည်အသွေးထိန်းချုပ်မှုသည် အထူးအရေးကြီးပါသည်။ ဧရိယာထိန်းချုပ်မှုအပြင် ကြေးနီအလွှာအထူ၊ တူညီမှုနှင့် ပုံဆောင်ခဲဖွဲ့စည်းပုံအားလုံးသည် တင်းကျပ်သော စောင့်ကြည့်မှုလိုအပ်ပါသည်။ ခေတ်မီလျှပ်စစ်ပလပ်စတစ်လိုင်းများကို ပုံမှန်အားဖြင့် အချိန်နှင့်တပြေးညီ စောင့်ကြည့်စစ်ဆေးရန် ဓာတ်မှန်အထူတိုင်းကိရိယာများနှင့် လျှပ်စစ်ဓာတုဗေဒကိရိယာများ တပ်ဆင်ထားသည်။

ဤအလွှာပေါင်းစုံ အရည်အသွေးထိန်းချုပ်မှုအစီအမံများသည် နောက်ဆုံးထုတ်ကုန်သည် နယ်ပယ်အသီးသီး၏ တင်းကျပ်သောလိုအပ်ချက်များနှင့် ပြည့်မီကြောင်း သေချာစေရန်၊ စားသုံးသူအီလက်ထရွန်းနစ်မှသည် မော်တော်ယာဥ်အီလက်ထရွန်းနစ်နှင့် ဆေးဘက်ဆိုင်ရာစက်ပစ္စည်းများအထိဖြစ်သည်။ မော်တော်ယာဥ်အပလီကေးရှင်းများတွင် FPC များသည် -40°C မှ 125°C မှ အပူချိန်ပြောင်းလဲမှုများကို ခံနိုင်ရည်ရှိရန် လိုအပ်ပါသည်။ ဆေးဘက်ဆိုင်ရာကိရိယာများတွင် ရေရှည်တည်ငြိမ်မှုနှင့် ဇီဝသဟဇာတဖြစ်မှုကို အာမခံရပါမည်။

Flash plating လုပ်ငန်းစဉ်သည် ပြောင်းလွယ်ပြင်လွယ်ရှိသော အလွှာပေါ်တွင် "ပုံဆွဲခြင်း" ဆားကစ်များ၏ အနုပညာနှင့် တူပါသည်။ အဆင့်တစ်ခုစီသည် တိကျမှုနှင့် လိုက်လျောညီထွေမှုကြား ဟန်ချက်ညီစေရန် အင်ဂျင်နီယာများ၏ လိုက်စားမှုကို ဖော်ညွှန်းသည်။ ဝတ်ဆင်နိုင်သော ကိရိယာများ၊ ပြောင်းလွယ်ပြင်လွယ် မျက်နှာပြင်များနှင့် မိုက်ခရိုဆေးဘက်ဆိုင်ရာ ကိရိယာများ ထွန်းကားလာမှုနှင့်အတူ FPC ထုတ်လုပ်မှု လုပ်ငန်းစဉ်များသည် ပိုမိုတိကျမှု၊ လိုက်လျောညီထွေမှုနှင့် ယုံကြည်စိတ်ချရမှုဆီသို့ ဆက်လက်တိုးတက်နေမည်ဖြစ်ပြီး အနာဂတ် အီလက်ထရွန်နစ်ကမ္ဘာကို ချိတ်ဆက်သည့် မမြင်နိုင်သော လင့်ခ်တစ်ခု ဖြစ်လာမည်ဖြစ်သည်။
