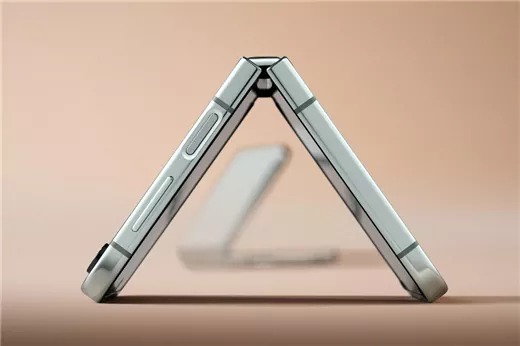

Foldable Screen Hinge Area Adapter Rigid-flex PCB

Foldable Screen Hinge Area Adapter Rigid-flex PCB သည် ခေတ်မီစမတ်ဖုန်း display modules များတွင် မြင့်မားသောပေါင်းစပ်မှု၊ မြင့်မားသောယုံကြည်စိတ်ချရမှုနှင့် ခေါက်သိမ်းနိုင်မှုတို့ကို လုပ်ဆောင်ပေးသည့် အရေးကြီးသော အပြန်အလှန်ချိတ်ဆက်မှုဆိုင်ရာ ဝန်ဆောင်မှုတစ်ခုဖြစ်သည်။ တောင့်တင်းသောနေရာများမှ အစိတ်အပိုင်းများကို လုံခြုံသော ပေါင်းစပ်ဖွဲ့စည်းပုံနှင့် လိုက်လျောညီထွေရှိသော ဧရိယာသည် ဒိုင်းနမစ်ကွေးညွှတ်ခြင်းကို ခံရသော ပေါင်းစပ်ဖွဲ့စည်းပုံကို အသုံးပြုခြင်းဖြင့်၊ ၎င်းသည် အကန့်အသတ်ရှိသော နေရာအတွင်းတွင် circuit တည်ငြိမ်မှု၊ အချက်ပြမှု ခိုင်မာမှုနှင့် စက်ပိုင်းဆိုင်ရာ ကြာရှည်ခံမှုကို သေချာစေသည်။ ၎င်းသည် ပိုမိုပါးလွှာပြီး ပေါ့ပါးသည့် စက်ပစ္စည်းများအတွက် အဓိကနည်းပညာဆိုင်ရာ လုပ်ဆောင်ပေးသည့်စနစ်ဖြစ်သည်။

ပင်မဖွဲ့စည်းပုံနှင့် အင်္ဂါရပ်များ-

3D Routing- ပြောင်းလွယ်ပြင်လွယ်ရှိသောအပိုင်းသည် စက္ကူကဲ့သို့ ခေါက်နိုင်သည် သို့မဟုတ် ကွေးနိုင်သည်၊ ဖုန်းအတွင်းရှိ ဒေါင်လိုက်နေရာကို အပြည့်အ၀အသုံးပြုကာ ဒရိုက်ဗာ IC ကဲ့သို့သော အစိတ်အပိုင်းများကို စခရင်နောက်ဘက်သို့ ခေါက်နိုင်ကာ အလွန်ကျဉ်းမြောင်းသော bezels သို့မဟုတ် bezel-less full-screen ဒီဇိုင်းများကိုပင် အသုံးပြုနိုင်သည်။ ၎င်းသည် အလွန်ပါးလွှာသော စမတ်ဖုန်းဒီဇိုင်းကို ပံ့ပိုးပေးသည်။

display modules များတွင်အသုံးပြုသော rigid-flex board သည် display driver IC ကို mainboard နှင့် ချိတ်ဆက်ပေးသည့် အဓိကအစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ ၎င်းသည် ပျော့ပျောင်းသောဆားကစ်များ၏ ကွေးညွှတ်နိုင်မှုကို တောင့်တင်းသောဘုတ်ပြားများ၏ တည်ငြိမ်မှုနှင့် ပေါင်းစပ်ကာ မြင့်မားသောစခရင်-ခန္ဓာကိုယ်အချိုးအစားများနှင့် ပါးလွှာပေါ့ပါးသော ဒီဇိုင်းများရရှိရန်အတွက် အခြေခံအုတ်မြစ်ကို ဖန်တီးပေးသည်။

အဓိက စွမ်းဆောင်ရည် အားသာချက်များ-

1. အထူလျှော့ချခြင်း- အချိတ်အဆက်များ၏ အထူနှင့် တင်းကျပ်သော ဘုတ်ပြားများ၏ ထပ်နေသော အဖုံးအလွှာများကို ဖယ်ရှားပေးကာ သီးခြားဖြေရှင်းချက်များနှင့် နှိုင်းယှဉ်ပါက အလုံးစုံဖွဲ့စည်းပုံ ပိုမိုပါးလွှာစေသည်။

2. Superior Signal Integrity- သိပ်သည်းဆမြင့်သော ဝါယာကြိုးများ နည်းပညာများ (ဥပမာ၊ differential pair routing) နှင့် low-dielectric loss materials (4K/8K video ကို ပံ့ပိုးပေးသော) မြန်နှုန်းမြင့် ရုပ်ပုံဒေတာစီးကြောင်းများကို တည်ငြိမ်စွာ ပို့လွှတ်နိုင်စေရန်၊ signal attenuation နှင့် electromagnetic interference ကို ထိထိရောက်ရောက် တားဆီးပေးပါသည်။

3. နှောက်ယှက်ခြင်း ကိုယ်ခံစွမ်းအား- ရှည်လျားသော ပြောင်းလွယ်ပြင်လွယ် ကေဘယ်ကြိုးများနှင့် နှိုင်းယှဉ်ပါက၊ တောင့်တင်းသော အားပျော့သော ဘုတ်များသည် အချက်ပြလမ်းကြောင်းများကို တိုတောင်းစေပြီး ကြေးနီလောင်းခြင်း သို့မဟုတ် အကာအကွယ်ပေးခြင်း ရုပ်ရှင်များမှတစ်ဆင့် လျှပ်စစ်သံလိုက်လှိုင်းများကို ထိရောက်စွာ ခွဲထုတ်နိုင်သည်။

4. ဖွဲ့စည်းတည်ဆောက်ပုံ ခိုင်မာမှု- တောင့်တင်းသော နှင့် လိုက်လျောညီထွေရှိသော အပိုင်းများကြား အပြန်အလှန် ဆက်နွယ်မှုများကို ဂဟေအဆစ်များထက်၊ အတွင်းပိုင်း ဓာတုပစ္စည်း အစစ်ခံခြင်းနှင့် ပလပ်စတစ်ဖြင့် ဖွဲ့စည်းထားသည်။ ၎င်းသည် လမ်းဆုံရှိ ကွေးညွတ်ခံနိုင်ရည်အား သမားရိုးကျ "FPC + ချိတ်ဆက်ကိရိယာ" သို့မဟုတ် "FPC တောင့်တင်းသောဘုတ်အဖွဲ့" ဖြေရှင်းချက်များနှင့် သာလွန်ကောင်းမွန်စေသည်။

5. High Shock Resistance- ပေါင်းစပ်ဖွဲ့စည်းပုံသည် ပြုတ်ကျခြင်း သို့မဟုတ် တုန်ခါမှုကြားတွင်ပင် တည်ငြိမ်သော အချက်ပြထုတ်လွှင့်မှုကို သေချာစေသည့် ဂဟေဆစ်ချို့ယွင်းမှုအန္တရာယ်ကို လျှော့ချပေးသည်။

6. Dynamic Bending ကို ပံ့ပိုးပေးသည်- ခေါက်နိုင်သော ဖုန်းများတွင် လျှပ်စစ်စွမ်းဆောင်မှုကို ထိန်းသိမ်းထားစဉ်တွင် ထပ်ခါတလဲလဲ ကွေးညွှတ်မှု 400,000 ကျော်ကို ခံနိုင်ရည်ရှိပါသည်။

အဓိက နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ-

1. ဖွဲ့စည်းပုံဆိုင်ရာ ကန့်သတ်ချက်များ-

Layer Count & Structure- ပုံမှန်အားဖြင့် "rigid-flex" တည်ဆောက်မှုကို အသုံးပြု၍ အလွှာ 4-6 ခု။

အထူ- အလွန်ပါးလွှာမှုအတွက် ပုံမှန်အားဖြင့် 0.1-0.2mm၊ အစိတ်အပိုင်း တပ်ဆင်ခြင်းနှင့် လမ်းကြောင်းသတ်မှတ်ခြင်းဆိုင်ရာ လိုအပ်ချက်များအရ တောင့်တင်းသောဧရိယာအထူ။

အနိမ့်ဆုံး Bending Radius- 0.5mm ထက်နည်းနိုင်ပြီး၊ တင်းကျပ်စွာ ကွေးနေသောနေရာများအတွက် သင့်လျော်သည်။

2. လျှပ်စစ်စွမ်းဆောင်ရည်-

လိုင်းအနံ/နေရာလွတ်- 40μm - 50μm အထိ၊ သိပ်သည်းဆမြင့်သော အချက်ပြထုတ်လွှင့်မှုလိုအပ်ချက်များနှင့် ကိုက်ညီသည်။

Impedance ထိန်းချုပ်မှု- မြန်နှုန်းမြင့် ကွဲပြားသော အချက်ပြများအတွက် တင်းကျပ်သော impedance ထိန်းချုပ်မှု (ဥပမာ၊ 100Ω ±10%)။

ထုတ်လွှင့်မှု Bandwidth- ချန်နယ်တစ်ခုလျှင် များစွာသော Gbps ၏ မြန်နှုန်းမြင့်ဒေတာထုတ်လွှင့်မှုကို ပံ့ပိုးပေးသည်၊ ကြည်လင်ပြတ်သားမှု၊ မြင့်မားသော ဖရိမ်နှုန်းဖော်ပြမှု လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။

3. ပစ္စည်းများနှင့် ယုံကြည်စိတ်ချရမှု-

အလွှာ- ပျော့ပြောင်းနိုင်သောအပိုင်းသည် အလွန်ပါးလွှာခြင်း၊ ဆုံးရှုံးမှုနည်းပါးခြင်းနှင့် ကွေးခြင်းခံနိုင်ရည်ရှိခြင်း စသည့် အကျိုးကျေးဇူးများဖြင့် စွမ်းဆောင်ရည်မြင့်မားသော Liquid Crystal Polymer (LCP) ကို အသုံးပြုနိုင်သည်။

ကွေးညွှတ်ခံနိုင်ရည်- Dynamic bending life လိုအပ်ချက် > 400,000 cycles။

လည်ပတ်မှုအပူချိန် : -30°C မှ +85°C ၊ စားသုံးသူအီလက်ထရွန်းနစ်ပစ္စည်းများ၏ တင်းကြပ်သောအသုံးပြုမှုပတ်ဝန်းကျင်လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။

လျှောက်လွှာအခြေအနေများ

Foldable Screen Hinge Area Adapter Rigid-flex PCB သည် ခေတ်မီစမတ်ဖုန်းပြသမှုစနစ်များအတွက် အဓိကအားဖြင့် အပြန်အလှန်ချိတ်ဆက်မှု နှင့် ပံ့ပိုးမှုဖြေရှင်းချက်ဖြစ်ပြီး တန်ဖိုးကြီး ခေါက်နိုင်သော ဖုန်းစခရင်များကို အဓိကအားဖြင့် ဆောင်ရွက်ပေးပါသည်။ ထပ်ခါတလဲလဲ ကွေးညွှတ်ခြင်းကို ကောင်းစွာခံနိုင်ရည်ရှိသောကြောင့် ပတ္တာဧရိယာကိုဖြတ်သွားသော ခေါက်နိုင်သော display များကို ချိတ်ဆက်ရန်အတွက် အကောင်းဆုံးရွေးချယ်မှုတစ်ခုဖြစ်သည်။

ကျွန်ုပ်တို့၏တန်ဖိုးတင်ပြချက်

ကျွန်ုပ်တို့သည် မိုဘိုင်းလ်ဖုန်းကဏ္ဍတွင် display အပြန်အလှန်ချိတ်ဆက်မှုအတွက် စက်မှုလုပ်ငန်းဦးဆောင်သော တင်းကျပ်-flex board ဖြေရှင်းချက်များကို ပံ့ပိုးပေးရာတွင် အထူးပြုပါသည်။ ကျွန်ုပ်တို့သည် စံချိန်စံညွှန်းပြည့်မှီသော ယုံကြည်စိတ်ချရသော ထုတ်ကုန်များကို ပေးစွမ်းရုံသာမက ပူးပေါင်းဒီဇိုင်း၊ သရုပ်ဖော်မှု ပိုကောင်းအောင်နှင့် စိတ်ကြိုက်ဖွံ့ဖြိုးတိုးတက်မှုတို့တွင်လည်း ခိုင်မာသောစွမ်းရည်များ ပိုင်ဆိုင်ထားပါသည်။ တိကျသော circuit processing၊ material science၊ thermal simulation နှင့် signal integrity ခွဲခြမ်းစိတ်ဖြာမှုတွင် နက်ရှိုင်းသောကျွမ်းကျင်မှုဖြင့် ကျောထောက်နောက်ခံပြုထားသော၊ ကျွန်ုပ်တို့သည် သဘောတရားဒီဇိုင်းမှသည် အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုအထိ—တိကျသော ID ဒီဇိုင်းများ၊ stacking architectures နှင့် display performance ပစ်မှတ်များကို ပံ့ပိုးပေးရန်အတွက် သုံးစွဲသူများနှင့် အနီးကပ်ပူးပေါင်းဆောင်ရွက်ပါသည်။ သင့်အား ယုံကြည်ရသော အဓိကအစိတ်အပိုင်းပါတနာအဖြစ် စမတ်ဖုန်းမျက်နှာပြင်စနစ်များတွင် အာကာသနှင့် စွမ်းဆောင်ရည်ကို ဖောက်သည်များက တွန်းအားပေးရန် ဆန်းသစ်တီထွင်သော အင်ဂျင်နီယာကို အသုံးချရန် ကျွန်ုပ်တို့ကတိပြုပါသည်။

ကြှနျုပျတို့ကိုဆကျသှယျရနျ

ထုတ်ကုန်အသေးစိတ်အချက်အလက်များအတွက် သို့မဟုတ် ပူးပေါင်းဆောင်ရွက်မှုဆိုင်ရာ အခွင့်အလမ်းများကို ဆွေးနွေးရန်၊ ကျေးဇူးပြု၍ ဆက်သွယ်ပါ။

Ding Rui (Terry Ding) VP၊

ဖုန်း+86-18750290300

အီးမေးလ်-rding@hon-flex.com

Wang Yuhe (Rick Wang)၊ စီးပွားရေးမန်နေဂျာ

ဖုန်း+86-15959382432

အီးမေးလ်-yhwang@hon-flex.com

ဝဘ်ဆိုဒ်-https://www.hongflex.com
